Level Luffing Portal Gantry Macara

Trimite mesaj Anchetă acum

Descriere produs

Macaralele cu portal sunt utilizate pe scară largă la încărcarea și descărcarea mărfurilor în porturi și docuri, în construcția și instalarea la șantierele navale și în construcția de hidrocentrale mari. Macaralele cu portal adoptă, în general, sârmă de sârmă cu un singur braț, rafală cu un singur braț sau structură de rafală cu braț cu patru brațe și sunt echipate cu cârlige sau prinderi pentru a încărca și descărca marfa. Mecanismul de rotație al macaralei este instalat pe baza mașinii, iar baza mașinii portal este de fapt partea portantă a macaralei. Există un mecanism de rulare sub baza mașinii portal, care se poate deplasa pe șina așezată pe sol. Brațul și mecanismul de ridicare ale mecanismului de ridicare sunt de asemenea instalate deasupra mecanismului de rotație. Cele patru mecanisme lucrează împreună pentru a finaliza instalarea echipamentelor sau a secțiunilor de navă sau pentru a efectua operațiuni de încărcare și descărcare a mărfurilor.

Parametri tehnici

Caietul de sarcini			MQ0518	MQ1030	MQ1625	MQ2519	MQ2525	MQ4019
Nivel de lucru			A8	A8	A8	A8	A8	A8
De la greutate (prindere/cârlig)			5	10	16	25	25	40
Marja	Maxim (prindere/cârlig)	m	18	30	25	19	25	19
Marja	Minim		8	8.5	10	10	9	9
Înălțime de ridicare	Șină (prindere/cârlig)	m	12	25	16	16	16	18/25
Înălțime de ridicare	Sub șină		13.5	15	15	15	12	15
Viteza de operare	Ridicare (prindere/cârlig)	m / min	40	60	35	23	28.4	17.3
	Amplitudine		30	50	21	21	15.5	15.5
	Rotaţie	rpm	1.32	1.5	1.2	1.2	1.03	1.03
	Plimbare	m / min	25	25	16.5	16.5	18.2	18.2
Max. Încărcare pe roți		KN	190	230	200	200	230	230
Ecartament		m	7.5	10.5	10.5	10.5	10.5	10.5
Distanța de substrat		m	7.5	10.5	10.5	10.5	10.5	10.5
Pista recomandată			43 kg	QU70	QU70	QU70	QU70	QU70
Capacitate instalată		KW				216.8	262	262
Alimentare electrică			AC trifazic 50HZ 220V/380V sau personalizat

Caracteristici

Mecanism de ridicare a nivelului:Sistemul care asigură ca sarcina să rămână la nivel în timp ce unghiul brațului este reglat;

Boom:Brațul sau fasciculul înclinat care poate fi reglat la diferite unghiuri (răfuire) menținând în același timp nivelul de încărcare;

Ridicare:Mecanismul utilizat pentru ridicarea și coborârea sarcinilor.
Cadru portal:Cadrul structural principal care susține macaraua, constând din două sau mai multe picioare și o grindă de pod.

Cărucior:Componenta care se deplasează de-a lungul grinzii podului și susține palanul și sarcina.

Sistem de control:Include comenzile pentru operarea macaralei, de obicei printr-un pandantiv, telecomandă sau cabina operatorului.

avantaje

1Manevrare precisă a încărcăturii: Menține nivelul încărcăturii în timpul rulării, ceea ce este esențial pentru o poziționare precisă.
2Siguranță sporită: Reduce riscul de balansare a sarcinii și instabilitate.
3Eficiență: facilitează operațiuni mai rapide și mai eficiente, reducând la minimum nevoia de ajustări suplimentare.
4Versatilitate: Potrivit pentru diverse aplicații care necesită o manipulare precisă a sarcinii.
5Control îmbunătățit al operatorului: Permite un control mai bun asupra poziției încărcăturii, sporind eficiența operațională.

Aplicație

1Porturi și porturi: Încărcarea și descărcarea navelor cu precizie, utilă în special pentru manipularea containerelor și a materialelor în vrac.
2Șantiere navale: Asamblarea și mutarea cu precizie a componentelor mari de nave.
3Şantiere: Poziţionarea cu precizie a materialelor şi echipamentelor grele de construcţii.
4Facilități industriale: Manipularea mașinilor și materialelor grele în care poziționarea precisă este critică.
5Centrale electrice: mutarea componentelor mari în timpul operațiunilor de construcție și întreținere.

Trimite mesaj

produse asemanatoare

Macara de iaht de ridicare a călătoriei

Macara pentru ambarcațiuni este cunoscută și sub numele de travel lift, macara de iaht și palan de barcă.

Macara portal cu o singură grilă de tip L

Se aplică serviciului general de manipulare a materialelor în șantierul de marfă în aer liber sau de-a lungul liniilor de cale ferată

Macara Jib montată

Un sistem de ridicare autoportant ancorat pe podea, oferind rotație la 360°, manipulare versatilă a sarcinii și instalare ușoară, fără a vă baza pe structurile clădirii.

Macara cu grindă unică

Capacitate:5-50t
Anvergura: 10,5-31,5m
Inaltime de ridicare: 6-30m
Sursa de alimentare: 220V/380V 50Hz trifazic (personalizat)

Macara cu grindă dublă

Macara rulantă de prefabricare (inginerie) este proiectată și fabricată în conformitate cu standardele naționale și industriale, cum ar fi GB/T3811 „Specificație de proiectare a macaralei” și GB/T14406 „Macara portal general”.

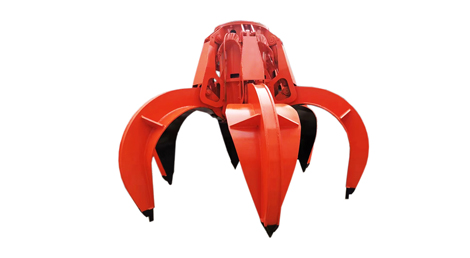

Găleți de apucare a macaralei
